小喵编码电机

Encoder-motor

参数

尺寸23mm x 39mm x 55mm
信号串口信号
工作电压4.8v~8.4V
波特率115200bps
扭矩2.5 kgf·cm


在未来板上使用(需配合新版方糖盒)

IMG_8450


硬件连接

  1. 连接方糖盒
图片名称方糖盒Lite接口使用线材线材图片
Encoder-motor编码电机UARTPH2.0—ZH1.5IMG_8449

  1. 编码电机间串联
图片名称接口使用线材线材图片
Encoder-motor编码电机ZH1.5ZH1.5—ZH1.5IMG_8448

编程积木

积木图积木功能
blocksPng-1750754024354初始化编码电机串口(使用编码电机其他积木前需初始化)
blocksPng-1750754041466设置方糖盒连接的编码电机全部变为1号(如未设置电机编号则默认为1号)
blocksPng-1750754739640设置编码电机的转动模式设置为
(例:
相对角度:转动XX度
绝对角度:转动至XX度)
blocksPng-1750818706579转动XX角度,以XX毫秒转动完成(受设置转动模式影响,默认转动模式为绝对角度)
blocksPng-1750818728148以XX角度/秒,转动XX毫秒(设置为0毫秒时会持续旋转)
blocksPng-1750818700530转动XX角度,以以XX角度/秒转动完成(受设置转动模式影响,默认转动模式为绝对角度)
*最大最小速度范围0~480度/秒
blocksPng-1750818733599编码电机以XX度/秒旋转
*最大最小速度范围±480度/秒
blocksPng-1750818746937停止所有编码电机旋转
blocksPng-1750818754106读取编码电机角度值
警告
  1. 使用设置相对角度转动模式后,如果编码电机断开连接需重新设置,未重新设置转动模式则默认变为相对角度。

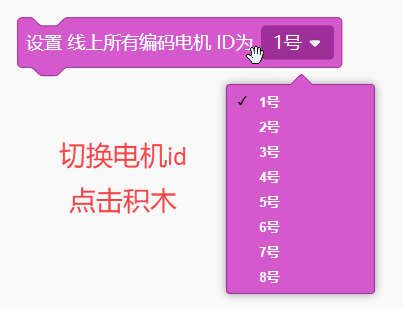

  2. "设置线上所有编码电机id为"积木,会将串联所有的编码电机全部设置为此id,如设置多个id可分别单独或串联分组设置id
  3. 设置编码电机编号后无须重复设置编号

软件编程

程序——作为舵机使用

功能实现包含如下部分:

  • 初始化引脚
  • 按下 A键分别以相对角度旋转3次(1号电机旋转90度,2号电机旋转180度)后以绝对角度旋转至初始位置
  • 旋转结束后未来板显示编码电机角度

blocksPng-1750845127639

blocksPng-1750840078411

程序——作为电机使用

功能实现包含如下部分:

  • 初始化引脚
  • 按下B键切换启动方式
  • 按下A键 旋转1秒/按下旋转松开停止
  • 旋转结束后显示编码电机角度

blocksPng-1750847447374

blocksPng-1750847460894
