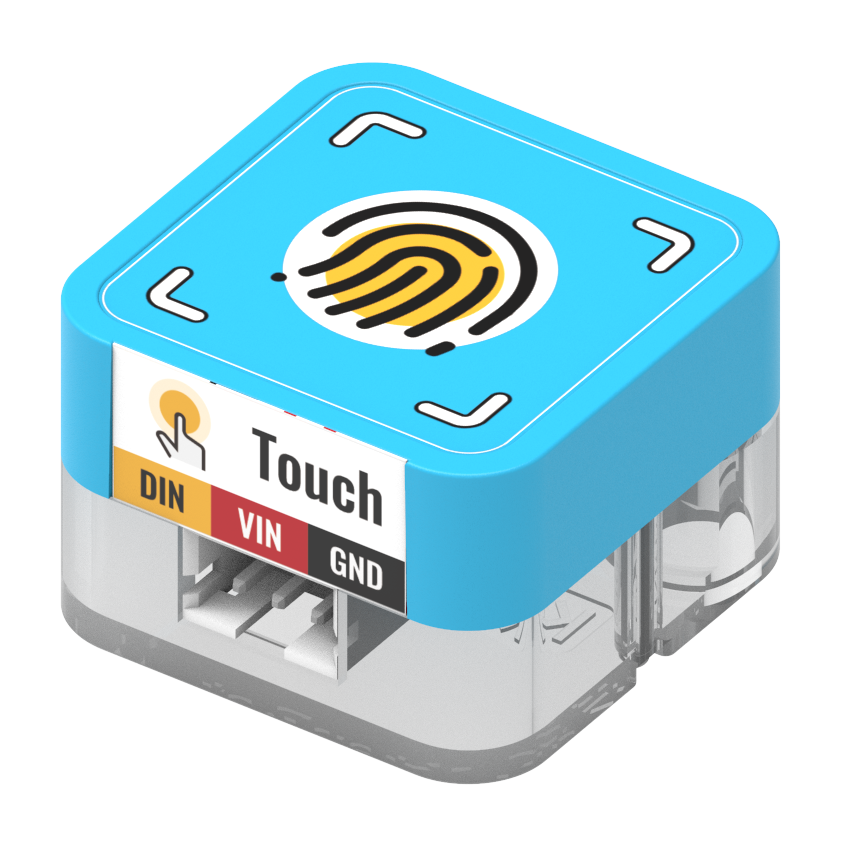

方糖-触摸模块
功能
信号 | 数字输出 1(高电平):触摸模块被按下 0(低电平):触摸模块未被按下 |
---|---|
模块原理
模块内置一颗触摸检测芯片,通过弹簧接触到外壳,实现近距离感应手指的触摸效果
在未来板Lite上使用
接线
未来板Lite接口 | 使用线材 | |||
---|---|---|---|---|
方糖触摸模块 | Port3 | 白色PH2.0-3Pin接口线 |
危险
支持接在 Port1、Port2、Port3、Port4
编程时注意接口与实际保持一致
编程
积木-功能说明
序号 | 积木图 | 积木功能 |
---|---|---|
1 | 检测触摸传感器是否被按下 |
程序-完整程序
程序-功能说明
提示
- 将彩屏设置为点阵模式
- 初始化变量,负责记录触摸传感器的按下的次数
- 循环检测
- 当检测到触摸传感器被按下
- 显示一次笑脸图片,并增加X,然后将X显示在点阵屏上
- 没有检测到触摸传感器被按下的时候,点阵屏显示哭脸
使用Kittenblock
离线下载的方式运行程序查看效果
