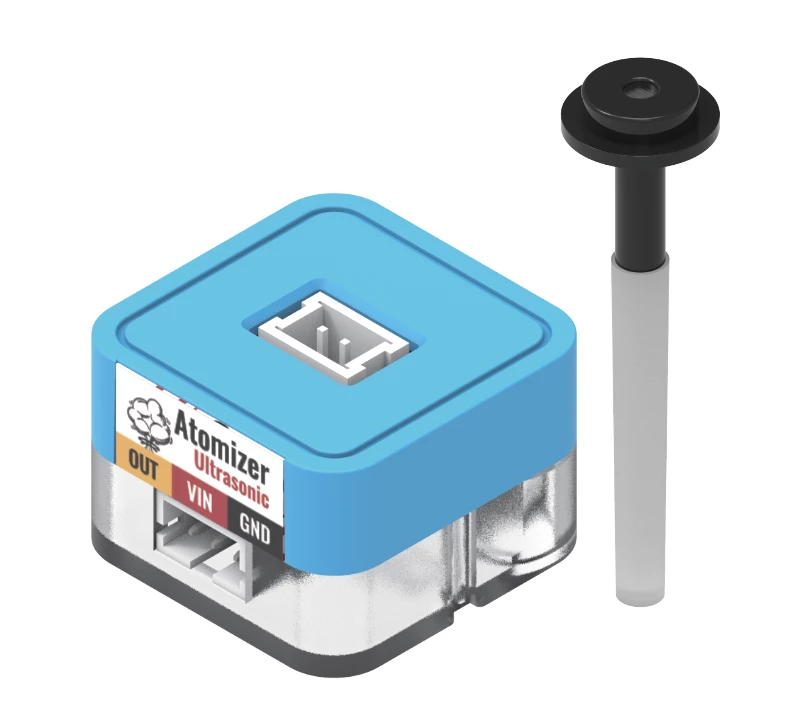

方糖-超声波雾化模块
功能
将水转换成雾化状态,增加环境湿度
信号 | 数字输入 1(高电平):打开雾化器 0(低电平):关闭雾化器 |
---|---|
模块原理
超声雾化器利用电子高频震荡(振荡频率为1.7MHz 或2.4MHz,超过人的听觉范围,该电子振荡对人体及动物无伤害),通过陶瓷雾化片的高频谐振,将液态水分子结构打散而产生自然飘逸的水雾,不需加热或添加任何化学试剂。与加热雾化方式比较,能源节省了90%。另外在雾化过程中将释放大量的负离子,其与空气中漂浮的烟雾、粉尘等产生静电式反应,使其沉淀,同时还能有效去 除甲醛 、一氧化碳、细菌等有害物质,使空气得到净化,减少疾病的发生
在未来板Lite上使用
接线
未来板Lite接口 | 使用线材 | |||
---|---|---|---|---|
方糖超声波雾化模块 | Port3 | 白色PH2.0-3Pin接口线 |
危险
支持接在 Port1、Port2、Port3、Port4
编程时注意接口与实际保持一致
编程
积木-功能说明
序号 | 积木图 | 积木功能 |
---|---|---|
1 | 控制外接的雾化模块的开关 | |
2 | 对程序进行状态取反 |
程序-完整程序
程序-功能说明
信息
设置彩色屏幕为点阵模式
提示
如果按下未来板Lite上的A键,等待松开按键,显示图标,打开雾化模块
危险
如果按下未来板Lite上的B键,等待松开按键,显示图标,关闭雾化模块
使用Kittenblock
离线下载的方式运行程序查看效果
