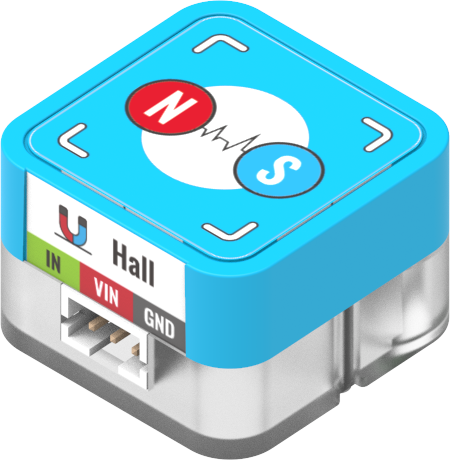

方糖-霍尔传感器
功能
信号 | 数字输出 1(高电平):霍尔传感器未检测到磁铁 0(低电平):霍尔传感器检测到磁铁 |
---|---|
检测范围 | 配套5x5小磁铁 0~10 mm (随着被检测磁铁磁性越强检测距离越远) |
检测方式 | 可分别检测N和S极,根据贴纸指示 |
检测磁性物体(磁铁),可物理区分磁铁的南极或北极,触发后改变数字电平。
模块原理
检测磁性物体(磁铁),可物理区分磁铁的南极或北极,触发后改变数字电平。
在未来板Lite上使用

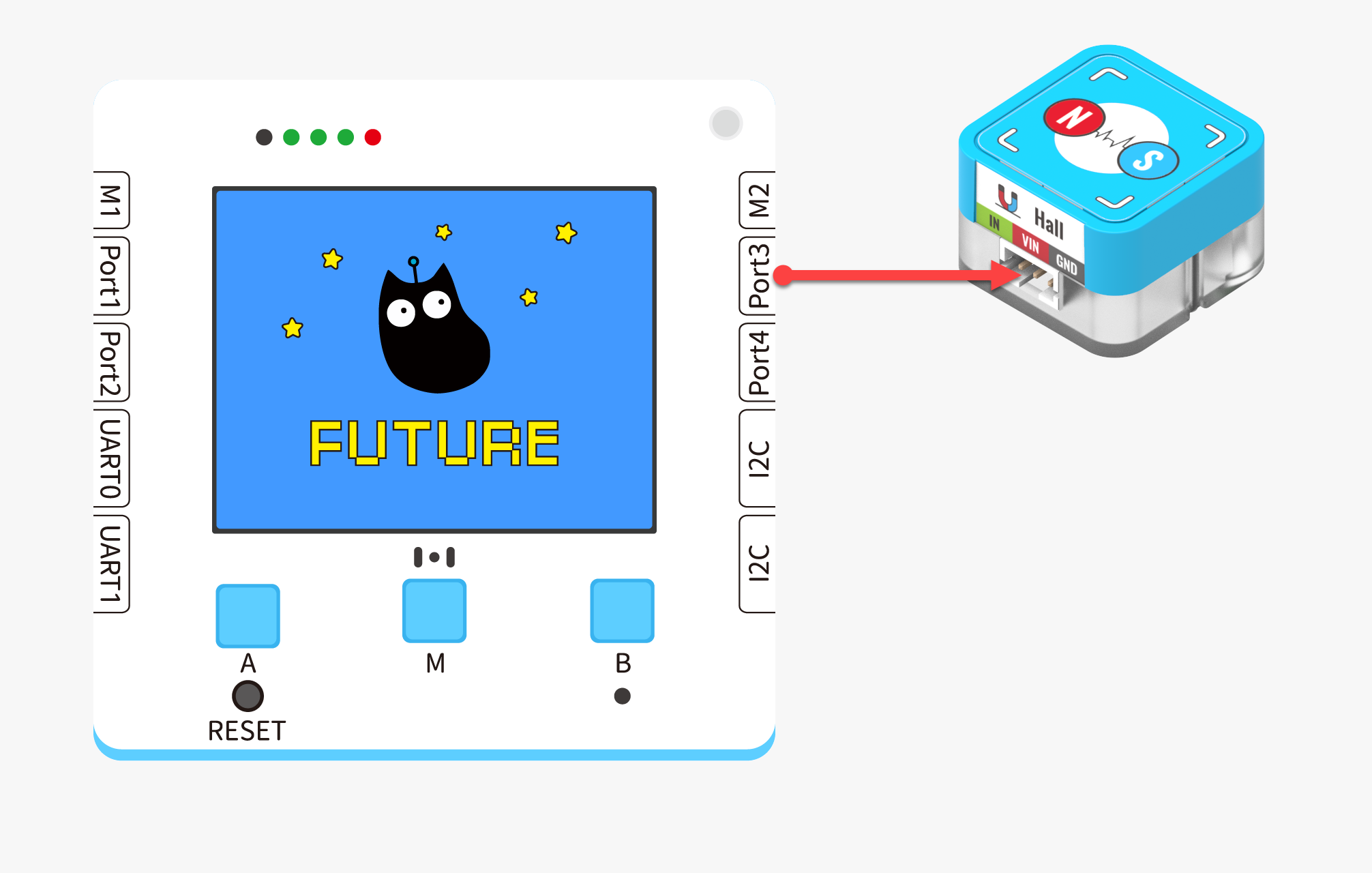

接线
未来板Lite接口 | 使用线材 | |||
---|---|---|---|---|
方糖霍尔传感器 | Port3 | 白色PH2.0-3Pin接口线 |
危险
支持接在 Port1、Port2、Port3、Port4
编程时注意接口与实际保持一致
编程
积木-功能说明
序号 | 积木图 | 积木功能 |
---|---|---|
1 | 检测模块是否感应到磁铁 |
程序-功能说明
提示
检测到磁铁显示哭脸图案,未检测到磁铁时显示笑脸图案
使用Kittenblock
离线下载的方式运行程序查看效果
