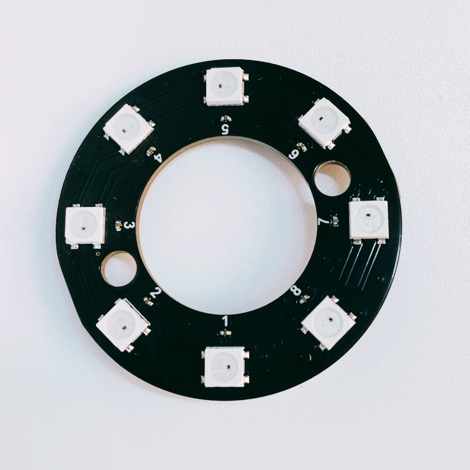

方糖-RGB灯环
功能
信号 | 时序信号 |
---|---|
模块原理
彩色LED灯珠,灯珠内部除了3色LED还直接内置了灯控制器,称为IC灯珠,你只需要输入24bit的RGB控制信号,它内部会自动产生驱动pwm信号,并且自带信号转发,对连续的输入信号,截取前24bit后,后面的数据自动从DOUT口输出转发到下一颗灯珠。
在来板Lite上使用
编程积木
积木-功能说明
序号 | 积木图 | 积木功能 |
---|---|---|

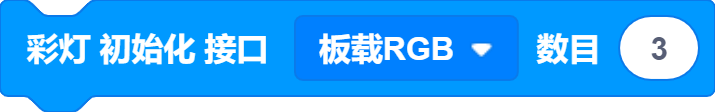

1 | 彩灯的初始化设置,可以选择板载的3颗RGB,也可以选择其它接口的灯环,外部灯环一般使用8颗RGB | |
2 | 通过自定义三种颜色,合成颜色显示 | |

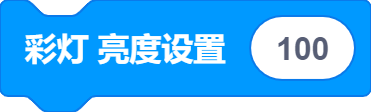

3 | 设置RGB彩灯的亮度,0-100 | |

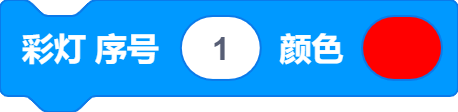

4 | 控制指定序号的彩灯的颜色,序号从1开始,生效需要后面增加刷新显示 | |

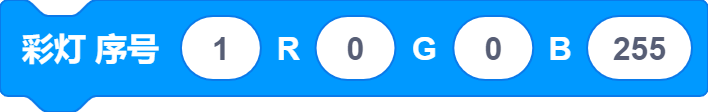

5 | 自定义灯珠内部三个颜色灯珠的数值,来控制彩灯的颜色 | |

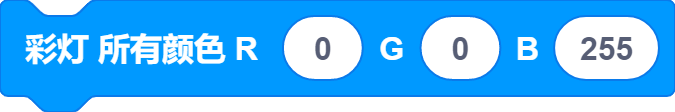

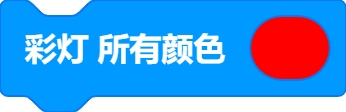

6 | 控制所有彩灯显示颜色,无需增加刷新显示就能生效 | |

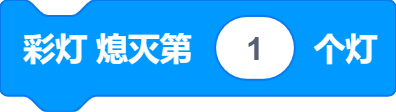

7 | 熄灭指定序号的灯,后加刷新显示生效 | |
8 | 控制所有彩灯显示颜色,无需增加刷新显示就能生效 | |
9 | 控制所有彩灯熄灭,无需增加刷新显示就能生效 | |
10 | 使得彩灯显示生效 | |

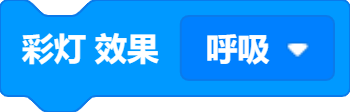

11 | 设置所有灯显示的整体效果 |

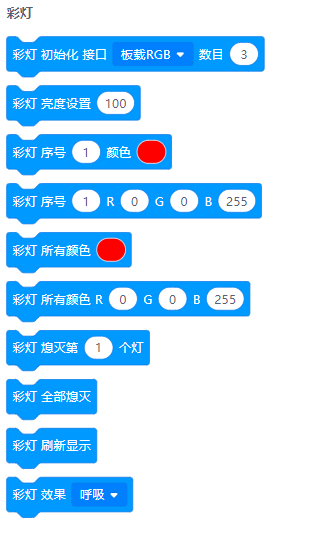

程序1-完整程序
案例

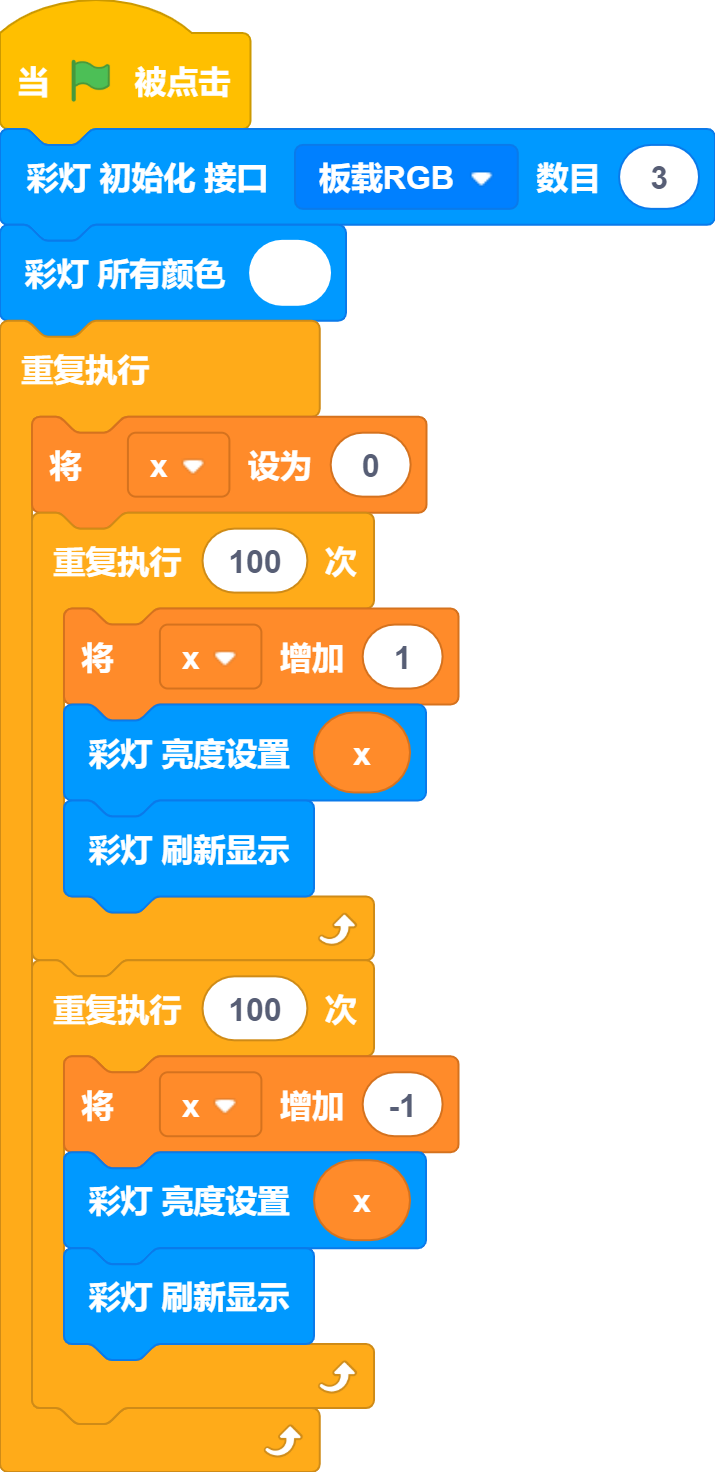

亮度控制-呼吸灯
序号控制-流水灯

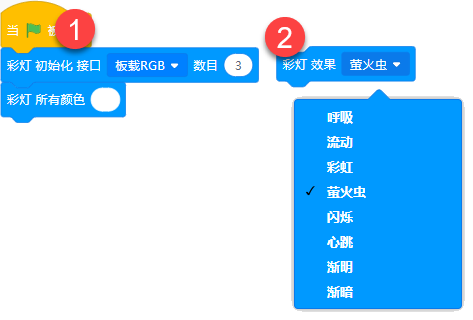

显示预置效果
📑:建议大家使用在线模式,直接点击查看预置效果,方便快捷
综合案例-感应灯
利用智能感应设备,控制校园(教室/地下室/图书馆)的照明灯。以校园路灯作为演示,当有人靠近,就会点亮路灯,远离之后路灯会关闭。

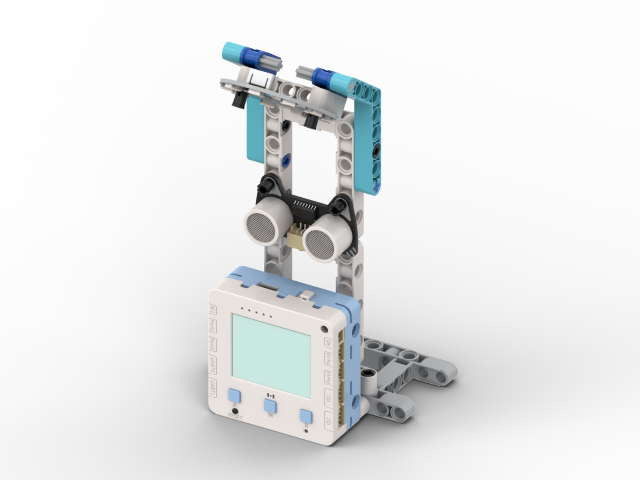

结构搭建
电路连线
未来板Lite接口 | 使用线材 | |||
---|---|---|---|---|
RGB灯环 | Port1 | 白色PH2.0-3Pin接口线 | ||

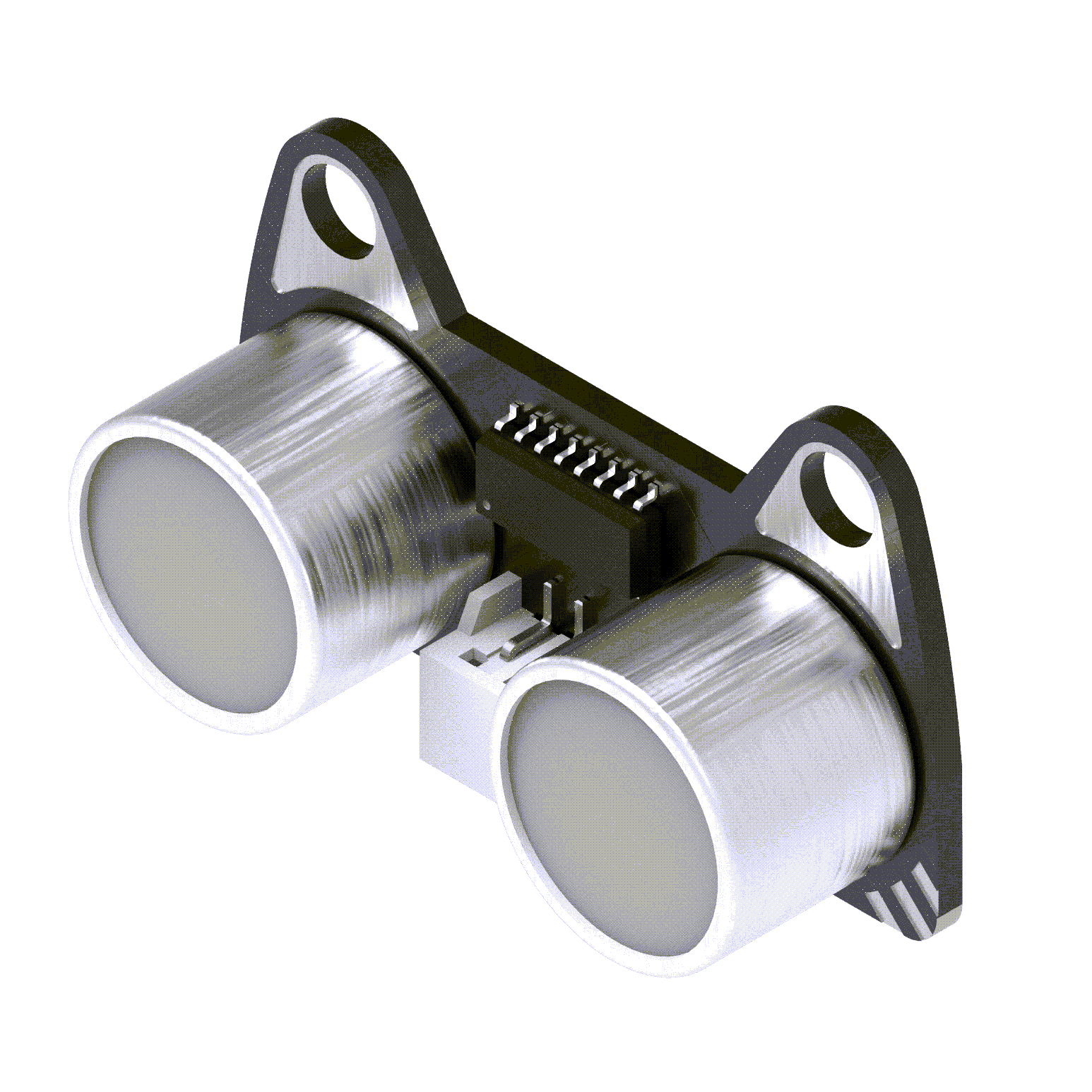

超声波测距模块 | Port3 | 白色PH2.0-3Pin接口线 |
程序编写

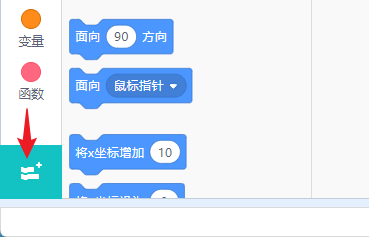

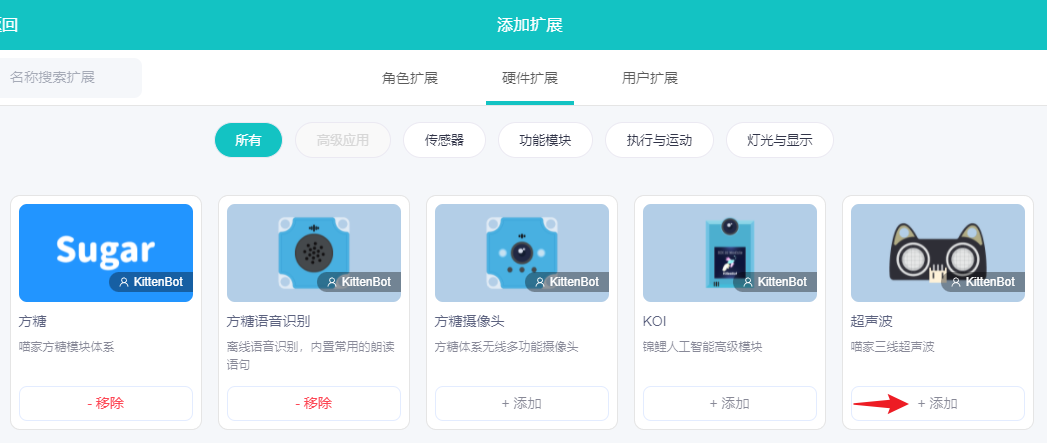

加载插件——超声波插件
积木使用——主体积木
1 | 初始化RGB灯设置,可选择接口处的RGB,可以选择板载的3颗RGB | |
2 | RGB灯条调节 | |
3 | 控制所有RGB灯 | |
4 | 熄灭所有RGB灯 | |
5 | 读取超声波模块的距离值 |
如需了解RGB更详尽的用法,点击查看
06-彩灯

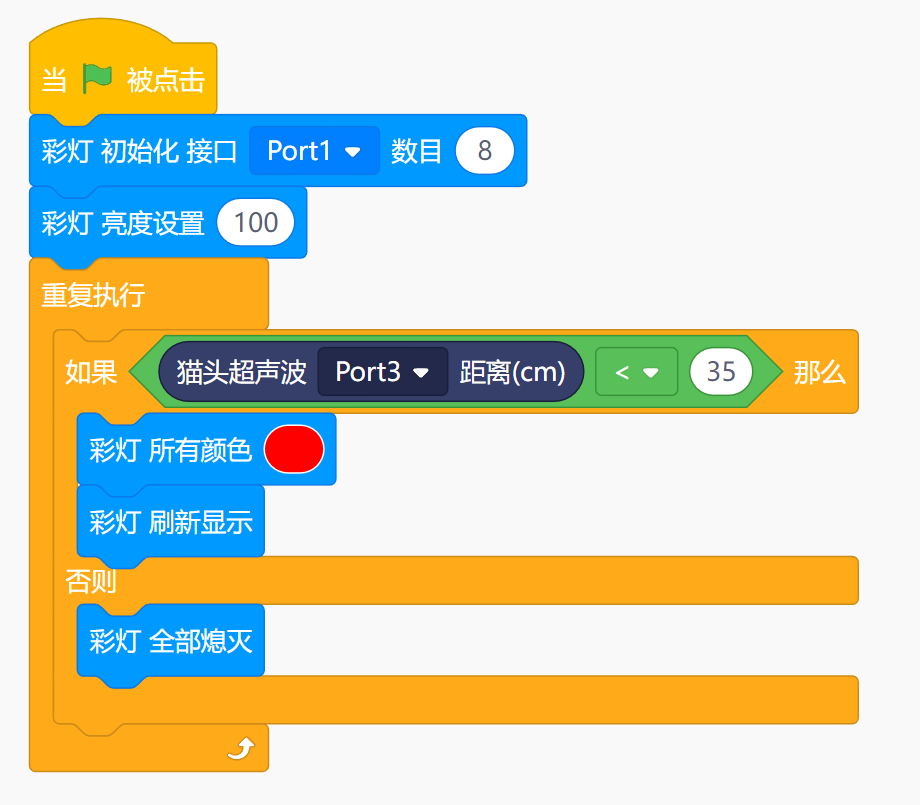

主程序——超声波判断
信息
使用超声波进行距离判断,并进行RGB灯的控制
