方糖碰撞模块
使用演示视频
功能
| 信号 | 数字输出 1（高电平）：模块开关接触 0（低电平）：模块开关未接触 |
|---|
模块原理
模块使用一个触碰开关，开关闭合时，电路产生一个高电平的信号
在未来板Lite上使用
接线
| 未来板Lite接口 | 使用线材 | |||
|---|---|---|---|---|
| 方糖碰撞模块 | Port3 | 白色PH2.0-3Pin接口线 |  |
危险
支持接在 Port1、Port2、Port3、Port4
编程时注意接口与实际保持一致
编程
积木-功能说明
| 序号 | 积木图 | 积木功能 |
|---|---|---|
| 1 |  | 检测碰撞传感器是否被按下 |
程序-功能说明
提示
- 将彩屏设置为点阵模式
- 初始化变量，负责记录碰撞传感器的按下的次数
- 循环检测
- 当检测到碰撞传感器被按下
- 显示一次笑脸图片，并增加X，然后将X显示在点阵屏上
- 没有检测到碰撞传感器被按下的时候，点阵屏显示哭脸
使用Kittenblock
离线下载的方式运行程序查看效果
在Microbit上使用
编程平台
Microsoft MakeCode for micro:bit
使用Makecode编程平台
添加方糖插件
在扩展中搜索Sugar，点击添加
编程积木
积木-功能说明
| 序号 | 积木图 | 积木功能 |
|---|---|---|
| 1 |  | 读取碰撞模块是否被碰撞 |
电路连接
| Microbit接口 | 使用线材 | |||
|---|---|---|---|---|
| 方糖碰撞模块 | P0 | 白色PH2.0-3Pin接口线 | |
危险
支持接在 P0、P1、P8、P13等
编程时注意接口与实际保持一致
案例:碰撞检测
在未来板上使用
接线

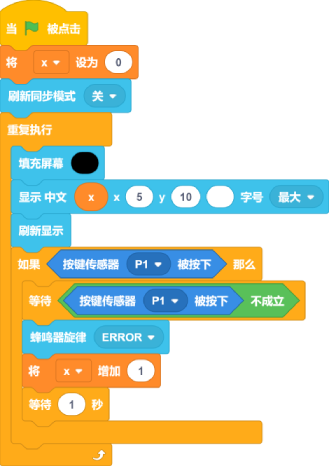

编程
程序-功能说明
提示
- 关闭刷新同步模式
- 初始化变量，负责记录碰撞传感器的按下的次数
- 循环检测
- 当检测到碰撞传感器被按下
- 蜂鸣器发出声音，并增加X，然后将X显示在屏幕上
