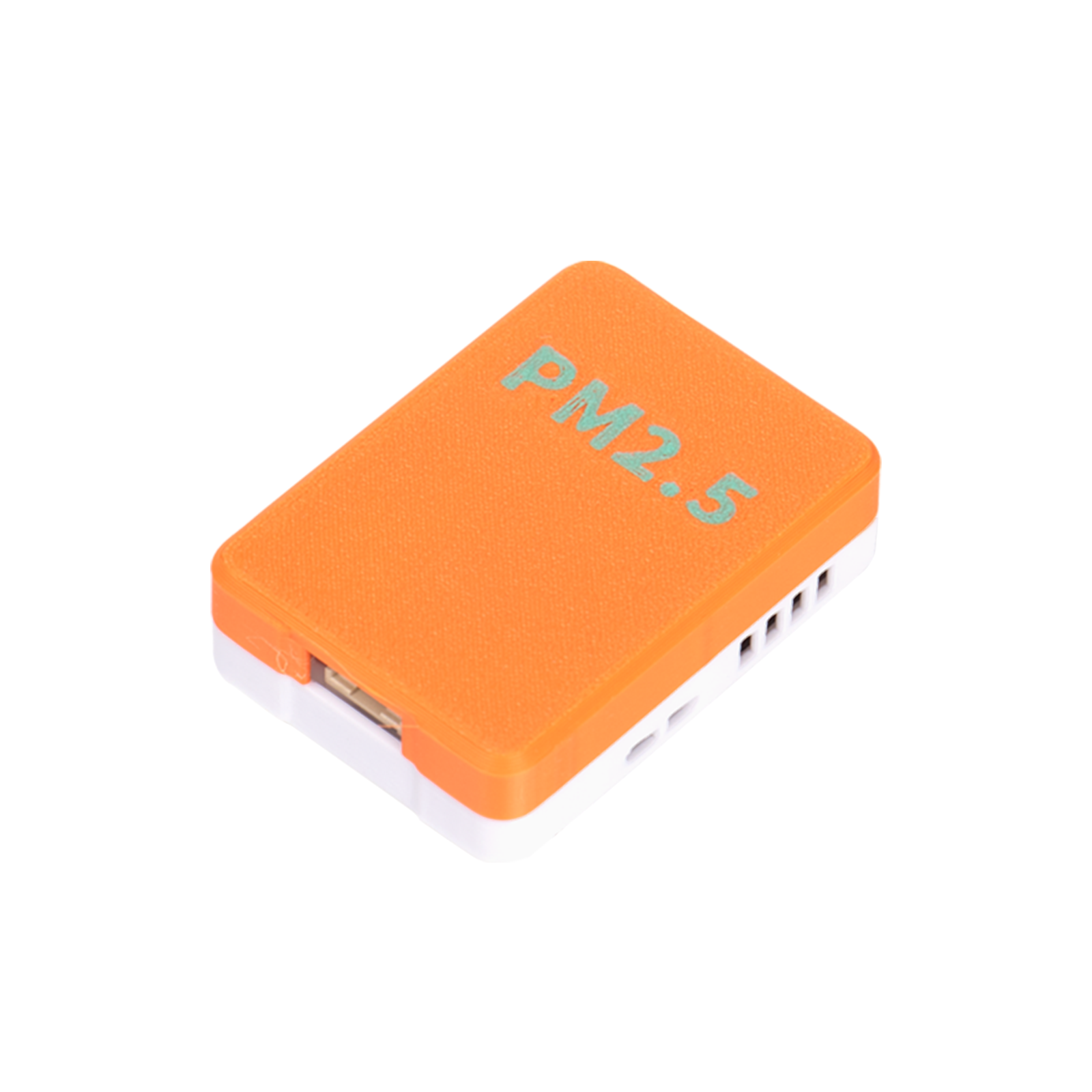

方糖 - PM2.5模块
使用演示视频
功能
读取空气中主要的三种直径的颗粒物的浓度
| 信号 | I2C信号 |
|---|
模块原理
当空气中的细颗粒物进入激光束所在区域时，将使激光发生散射；散射光在空间360°都有辐射，在适当位置放置光电探测器用以接收散射光，然后经过光电探测器的光电效应产生电流信号，经运放电路放大及处理后，即可得到细颗粒物浓度值。
PM2.5、PM1.0和PM10是大气颗粒物的三种主要类型，它们分别代表空气中直径小于等于2.5微米、1.0微米和10微米的颗粒物。这些颗粒物来源于工业排放、交通尾气、燃烧排放以及自然过程等。
正常的标准是指空气中这些颗粒物浓度的限制。根据世界卫生组织的标准，PM2.5的年均浓度不应超过10微克/立方米，24小时平均值不应超过25微克/立方米；PM10的年均浓度不应超过20微克/立方米，24小时平均值不应超过50微克/立方米。而对于PM1.0，目前没有统一的国际标准，不同地区的标准可能有所不同。
当空气中这些颗粒物的浓度超过正常标准时，可能会对人体健康造成影响，包括呼吸系统疾病、心血管疾病等。因此，监测和控制这些颗粒物的浓度对保护公众健康非常重要。
在未来板Lite上使用
编程积木
积木-功能说明
| 序号 | 积木图 | 积木功能 |
|---|---|---|
| 1 |  | 读取传感器中PM1.0、PM2.5、PM10颗粒物的浓度值，单位为ug/m³ |
案例-空气质量监测
电路连线
| 未来板Lite接口 | 使用线材 | |||
|---|---|---|---|---|
 | PM2.5模块 | I2C | 黑色PH2.0-4Pin接口线 |  |
程序编写
危险

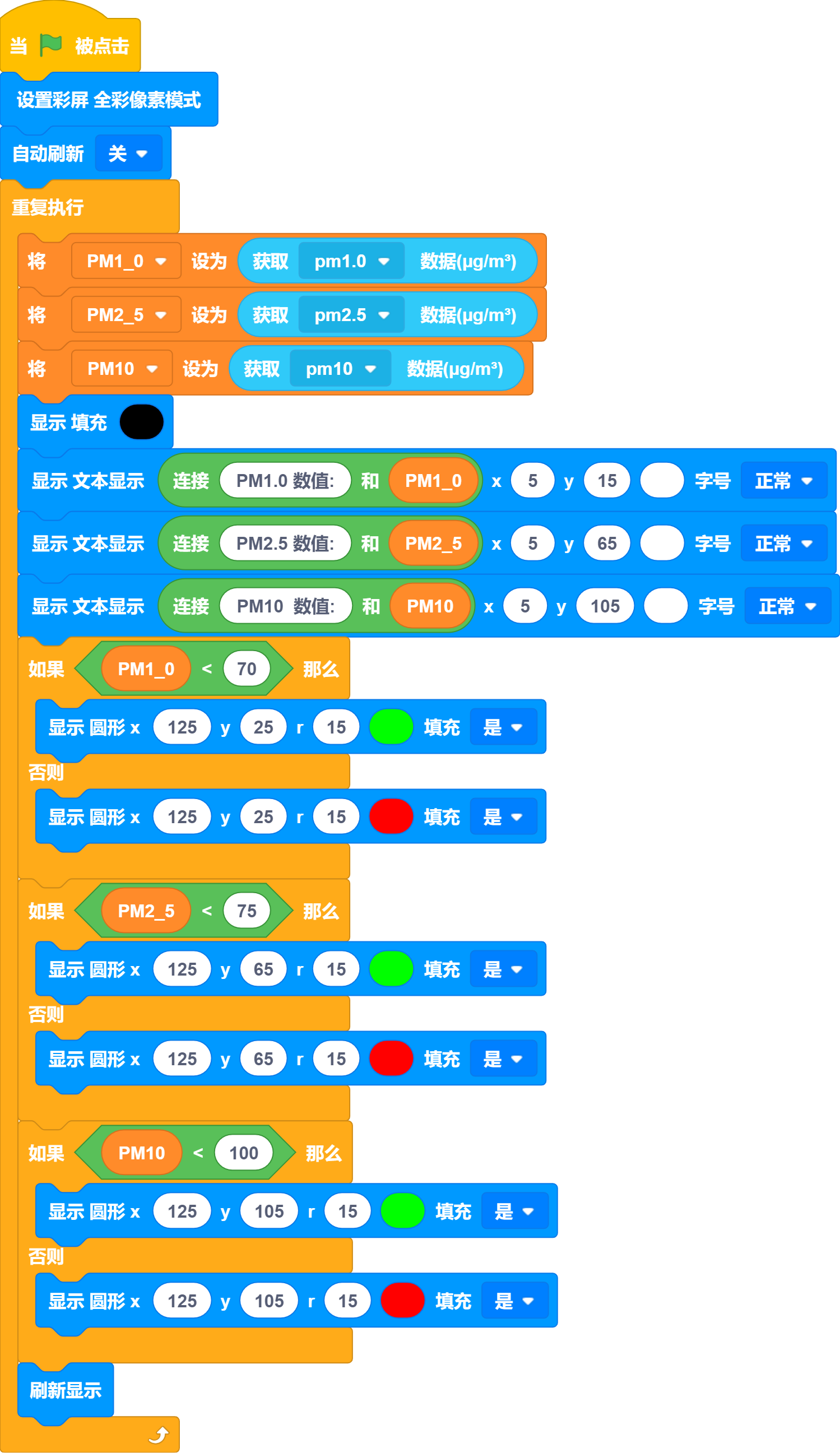

设置三个变量，分别储存 PM1.0、PM2.5、PM10三个数据值
获取成功后，在屏幕上显示出来
提示

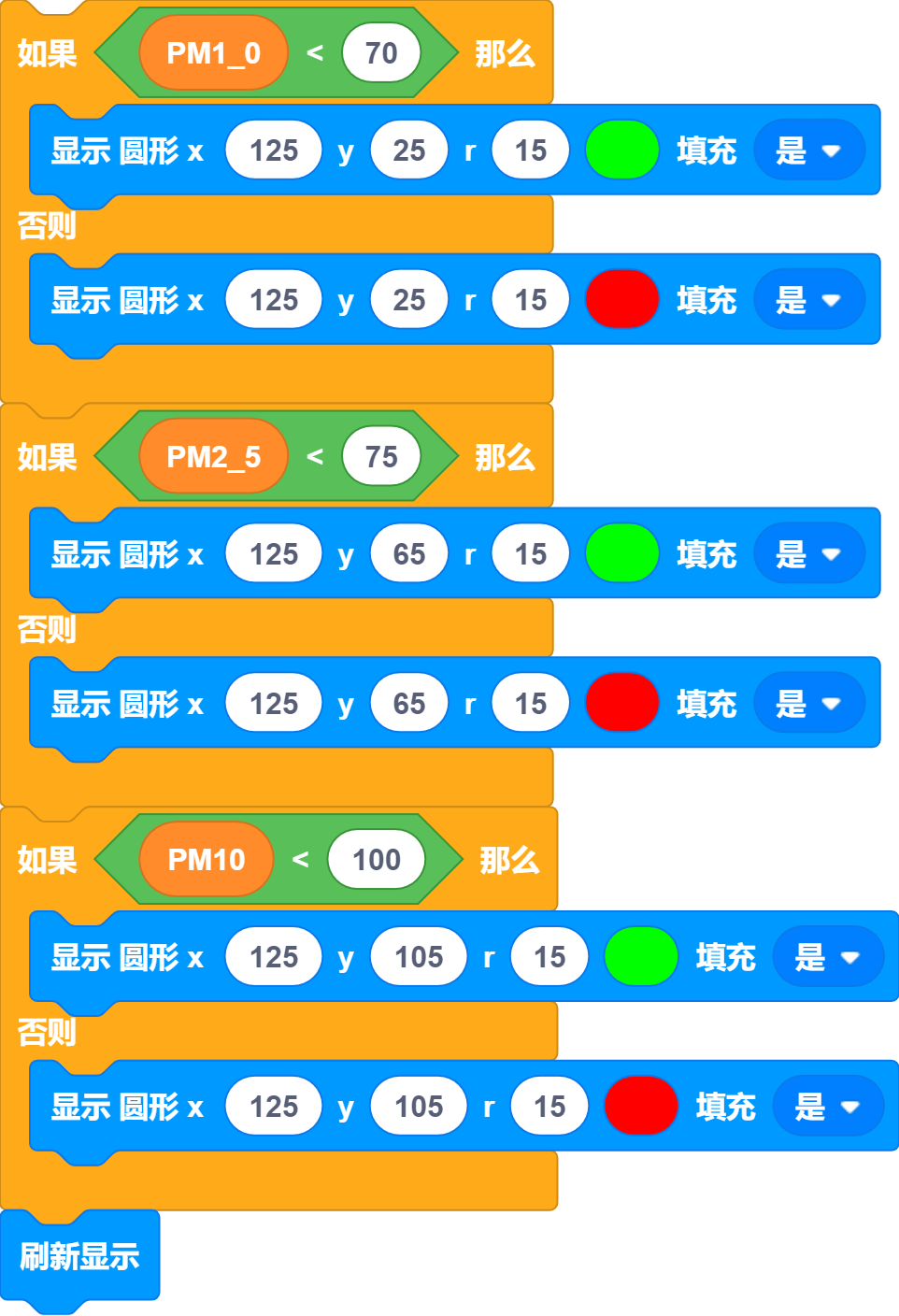

设置数值正常的一个标准，以下数值，可以根据实际情况调整，当读取的传感器的数值，低于标准，在屏幕的右侧绘制红色的圆，否则显示绿色的圆
效果
在Microbit上使用
编程平台
Microsoft MakeCode for micro:bit
使用Makecode编程平台
添加方糖插件
在扩展中搜索Sugar，点击添加
编程积木
积木-功能说明
| 序号 | 积木图 | 积木功能 |
|---|---|---|

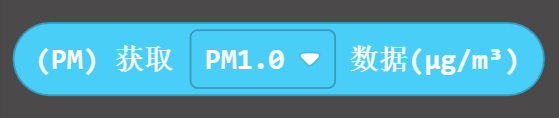

| 1 |  | 读取传感器中PM1.0、PM2.5、PM10颗粒物的浓度值，单位为ug/m³ |
案例:亮度控制-呼吸灯
电路连线
| Microbit Robtobit接口 | 使用线材 | |||
|---|---|---|---|---|
| PM2.5模块 | I2C | 黑色PH2.0-4Pin接口线 | |
程序编写

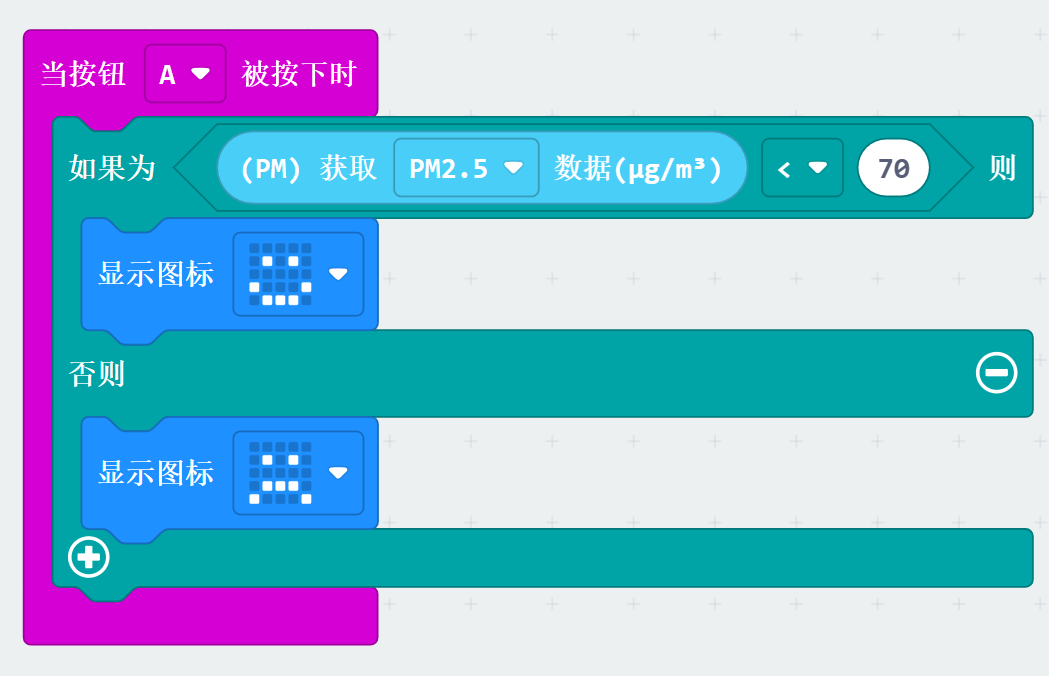

当按下A键，判断数值是否低于设置的标准，如果是低于标准，显示笑脸，否则显示哭脸

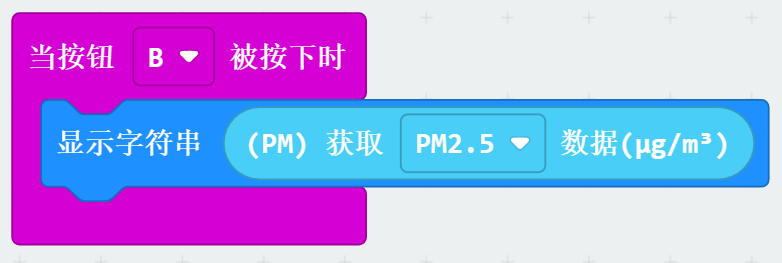

按下B键，将当前的PM数值显示出来
其它PM值的方式同理
| 注意事项 |
|---|
| 为了确保您的电子模块设备正常运行并维持其性能，请不要让灰尘或面粉等颗粒物质直接进入模块的通风口。这些物质可能会阻塞空气流通，导致设备无法正常检测。使用时请将模块放置在通风的环境下，将灰尘或面粉等颗粒物质散落在模块周围使用。 |
