项目实战—未来板智能家居

搭建与接线​

可以根据实际项目需求进行搭建，这里搭建了风扇、落地灯和门（GeekServo舵机），形态可以自由发挥。

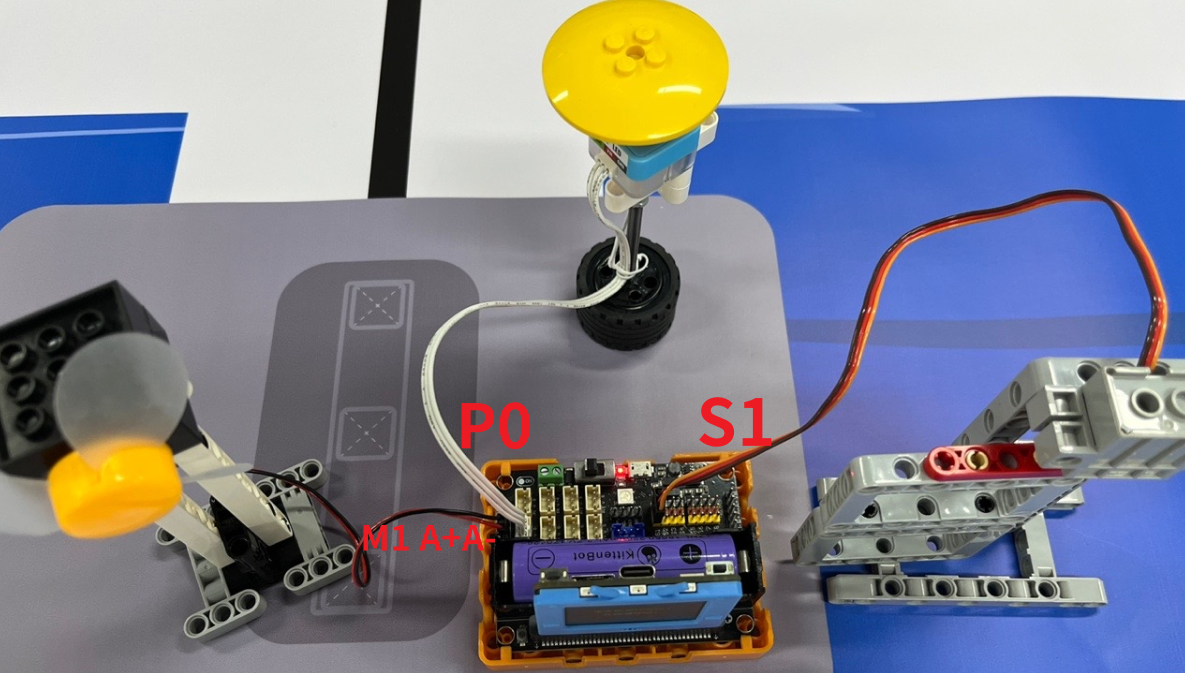

可以参照以下图示进行接线。

项目目标​

通过项目，掌握：
1、遥控面板、控件的创建
2、掌握开关、滑条、按钮这三种常用控件的用法

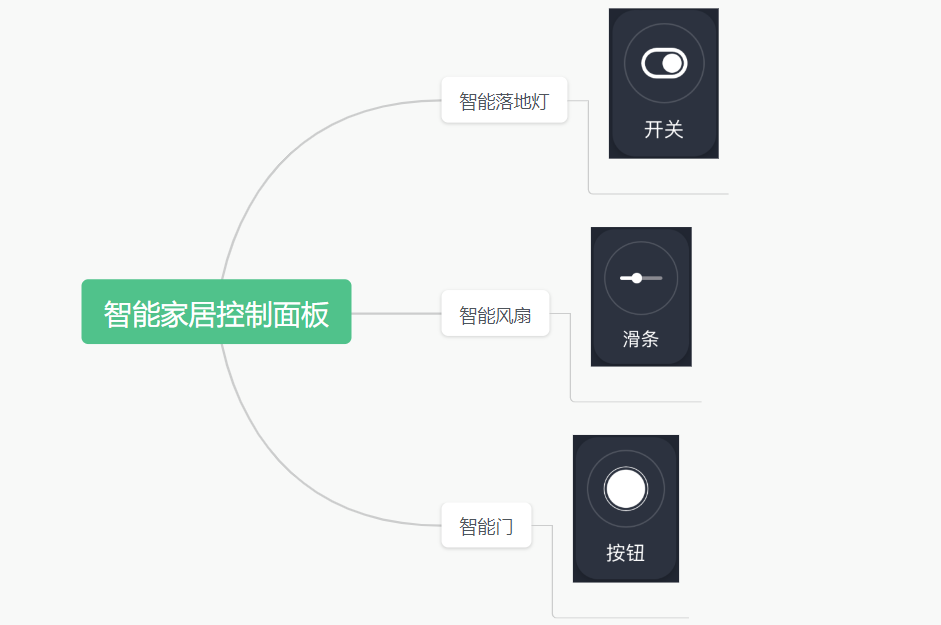

控制面板构思​

针对三个装置，打算分别用开关、滑条、按钮进行控制

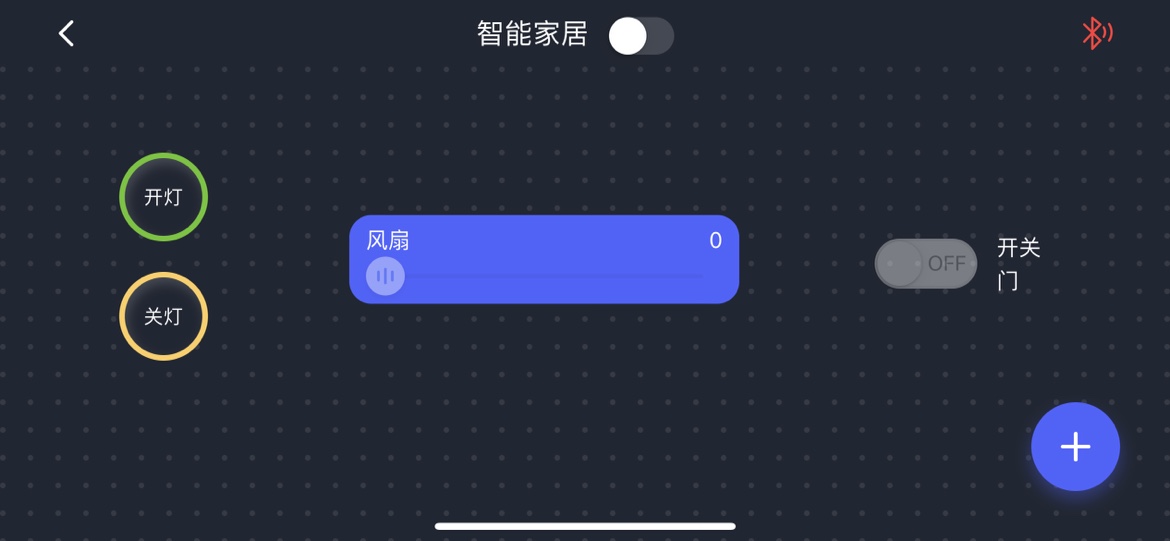

面板设计​

把对应的控件拖出来，根据自己的喜好，摆放好位置

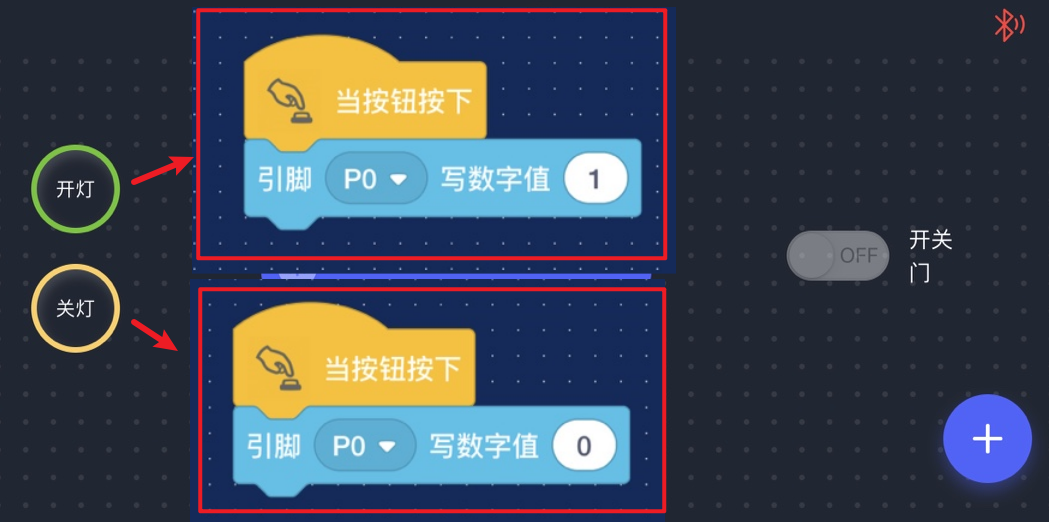

落地灯开关灯编程​

注意LED模块写数值1时灯亮（高电平亮）

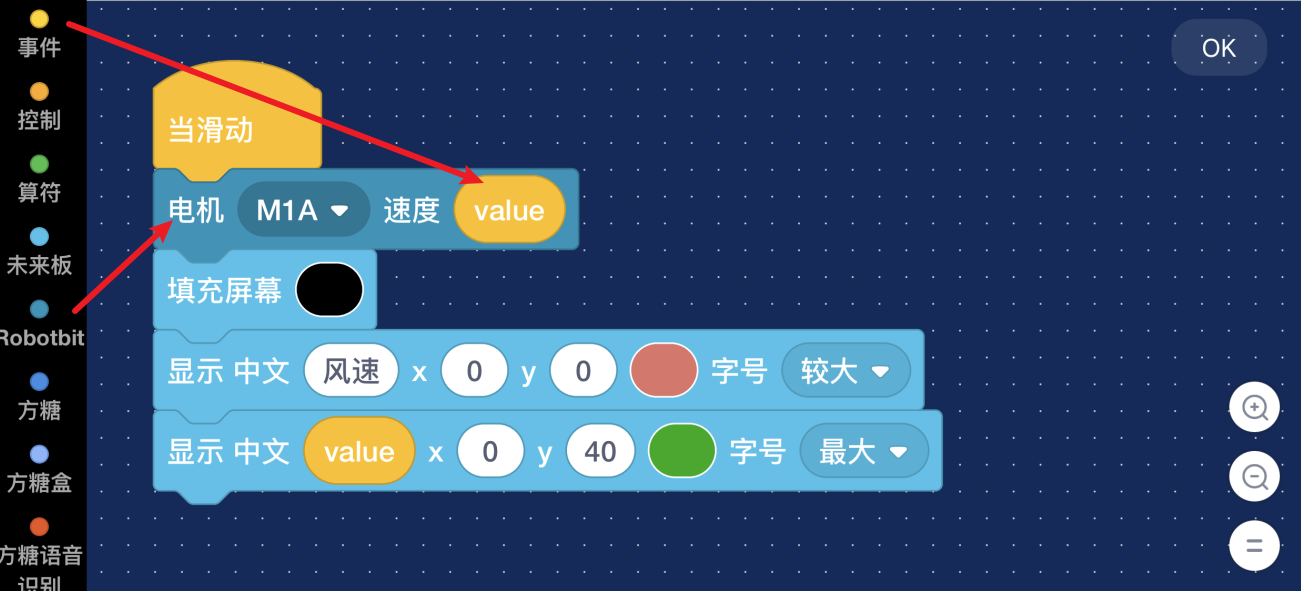

风扇调速编程​

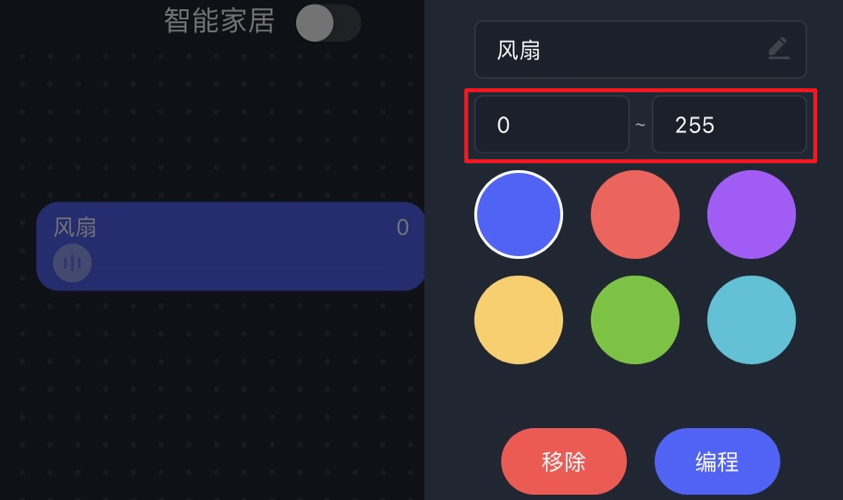

value的范围值，可以通过在控制面板界面中，选择滑条，进行修改

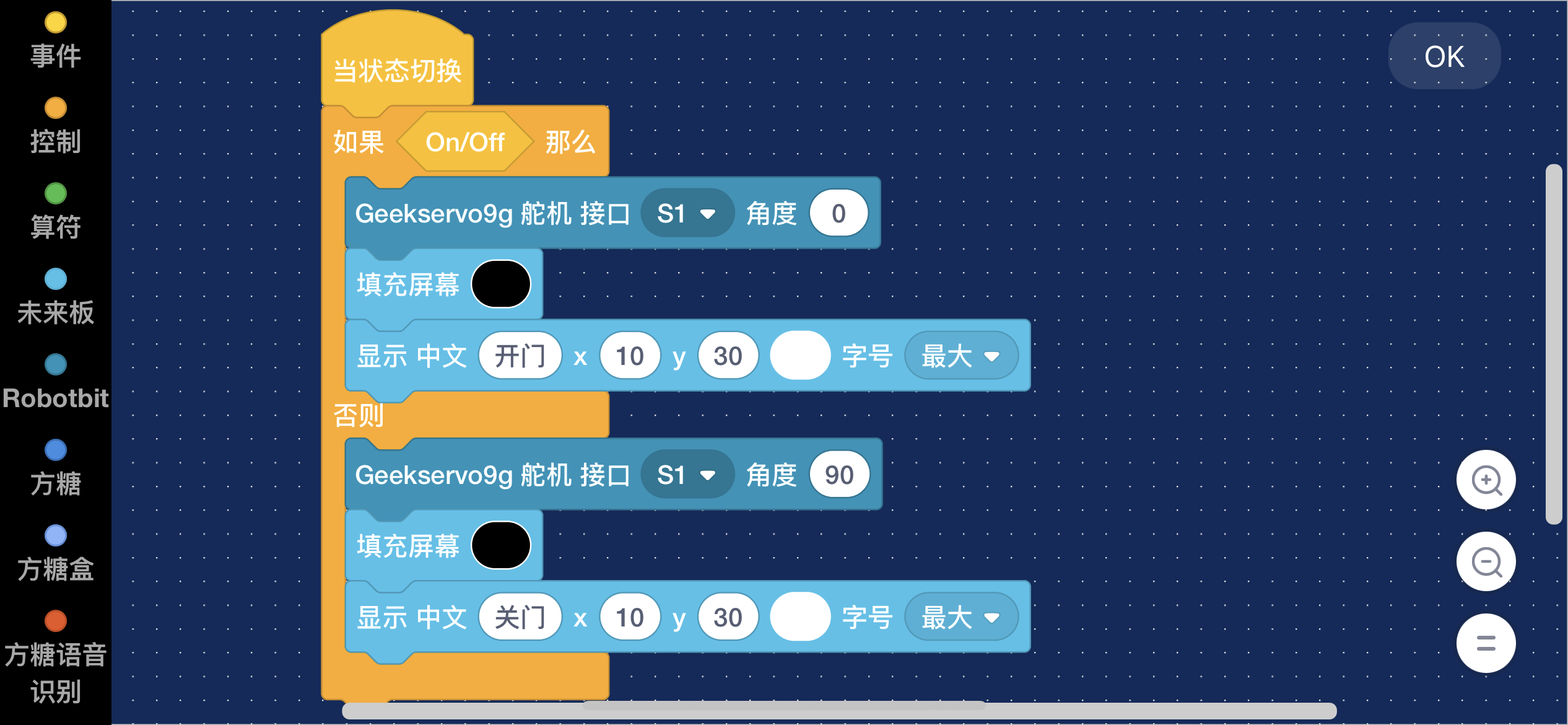

开关门编程​

开关状态切换按钮，一般与条件判断语句组合使用

运行​

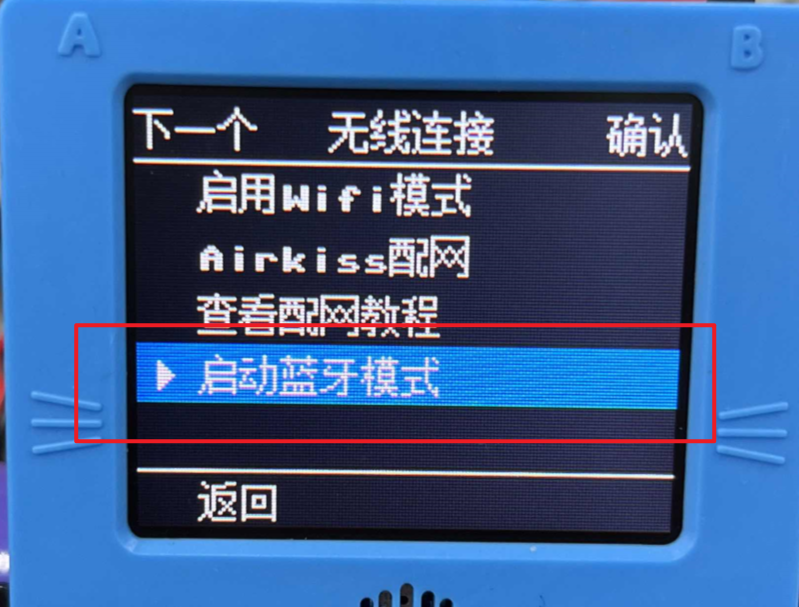

1、让未来板进入蓝牙模式，参考《未来板使用篇》

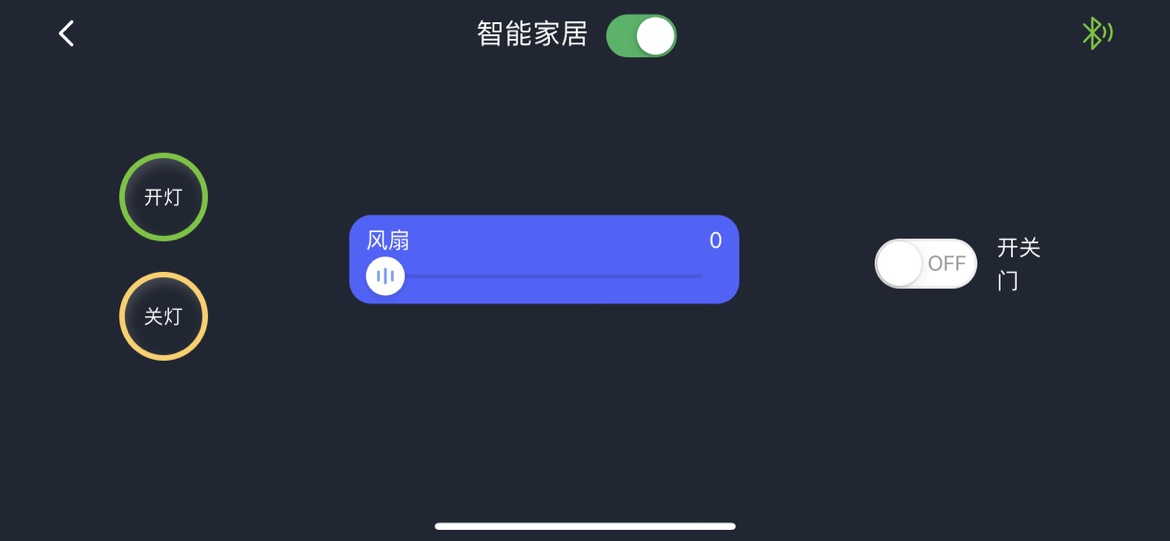

2、打开遥控开关
